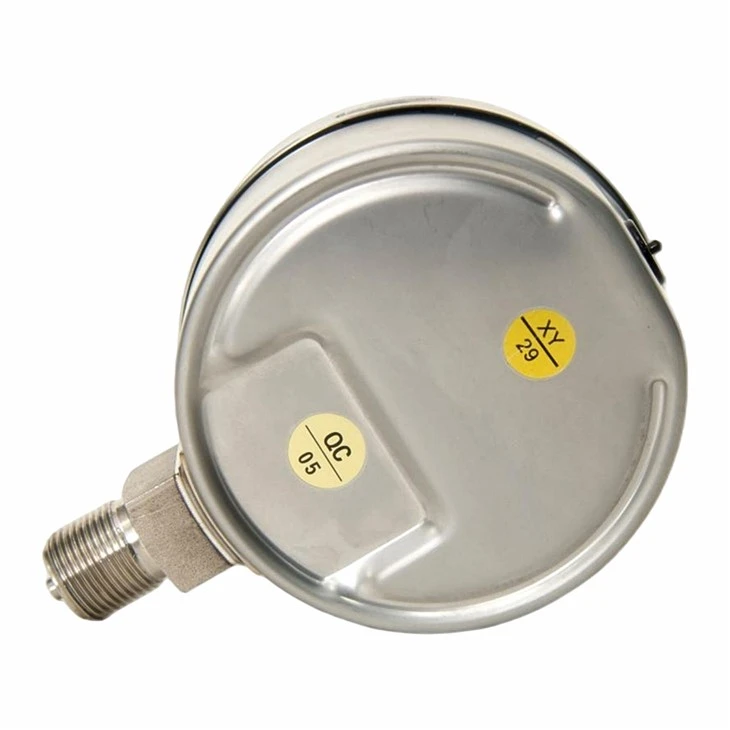

4" 100 мм полностью нержавеющая сталь 316L Коррозионная вибрация устойчивая к виброустойчивому давлению
Приложение
Датчикишироко используются для испытаний под давлением в нефтяной, химической, металлургической, газовой, легкой промышленности, машиностроении и других отраслях промышленности.
Этот манометр может измерять давление газов или жидкостей.
Он вызывает коррозию среды и окружающей среды и используется в измерительной среде с пульсирующей нагрузкой и вибрацией.
Параметры
- Диаметр: φ60 мм, φ100 мм, φ 150 мм.
Рабочее давление:
- Постоянно: 3/4 значения полной шкалы.
- Колебания: 2/3 значения полной шкалы
- Кратковременное: значение полной шкалы
- Демпфирующая жидкость: силиконовое масло MethyI.
- Элемент давления: SUS304 или SUS316L.
- Материал соединения: SUS304 или SUS316L.
- Метод сварки: TIG (аргонодуговая сварка)
- Механизм: SUS304
- Корпус: SUS304
- Окно: стекло ПК, закаленное стекло, многослойное безопасное стекло.
Операция
В условиях резкого изменения давления, вибрации или пульсации необходимо добавить защитное устройство для манометра.
При установке или разборке не тяните корпус манометра вручную, для установки или разборки используйте специальный ключ.
При измерении кислорода, ацетилена, водорода или других горючих газов следует использовать манометр со знаком, запрещающим использование масла.
Манометр следует устанавливать горизонтально или вертикально.
При измерении взрывоопасной или коррозионной среды, легко кристаллизующейся или затвердевающей, используйте специальный манометр среднего давления.
Нормальная температура рабочей среды манометра составляет -35 градусов ~+ 70 градусов, а относительная влажность не более 85%. (Когда температура окружающей среды близка к минимальной, это повлияет на нормальные показания датчика).
Параметры
|
Диаметр |
φ40 мм, 50 мм, 63 мм, 75 мм, 100 мм, 150 мм / 1,5", 2", 2,5", 3", 4", 6" дюймов |
|
Общий диапазон шкалы давления |
O~(0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60/100/160/250/400)МПа |
|
Точность(%) |
1.0, 1.5, 1.6, 2.5, 4.0 |
|
Соединительная резьба |
NPT APT MCA PF PT GR BSPF BSPT 1/8,1/4,3/8,1/2,3/4 |
|
Рабочее давление |
Постоянно: 3/4 × значение полной шкалы. |
|
Демпфирующая жидкость |
Чистое метилсиликоновое масло, чистое глицериновое масло |
|
Элемент давления |
СУС304 или СУС316Л |
|
Материал соединения |
СУС304 или СУС316 |
|
Метод сварки |
TIG (аргонодуговая сварка) |
|
Движение |
СУС304 |
|
Случай |
СУС304 |
|
Объектив |
Стекло ПК, Закаленное стекло, Ламинированное безопасное стекло |
|
Единица масштаба |
Па |
кПа |
МПа |
бар |
кгс/см² |
банкомат |
мм рт.ст. |
Фунт-сила/дюйм²(psi) |
|
Па |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
кПа |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
МПа |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
бар |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
кгс/см² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
банкомат |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
мм рт.ст. |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Фунт-сила/дюйм²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
